60 mW Consumo de energía Sensor de flujo de aire compensado AWM720P1 Ratiometricidad precisa y diseño compacto

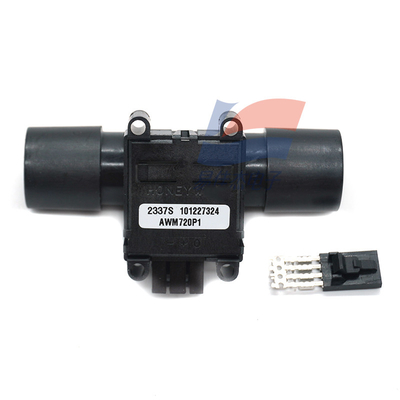

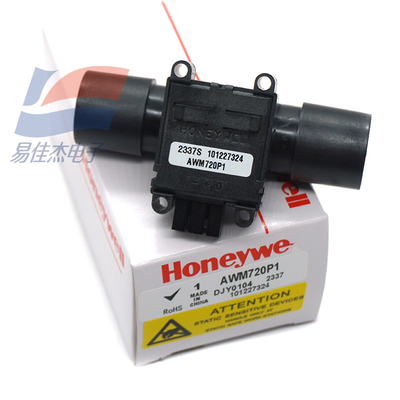

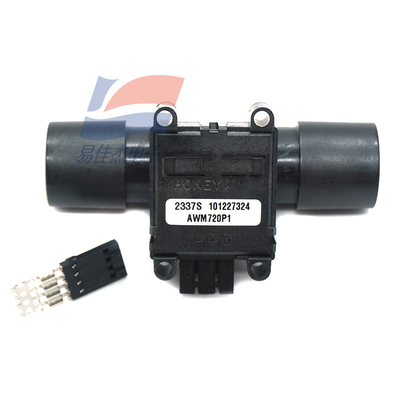

                                                                 Sensor de flujo de aire compensado AWM720P1

Sensores de flujo de aire de la serie AWM700Descripción
Los sensores de flujo de aire compensados / amplificados de la serie AWM700 proporcionan medición de flujo en línea con una carcasa de flujo de derivación especialmente diseñada.Estos sensores miden el caudal de hasta 300 litros estándar por minuto (SLPM) mientras inducen una caída de presión típica de 1 inH2O.

El AWM700 tiene una capacidad de alto rango de flujo en un paquete pequeño, así como un tiempo de respuesta de 6 ms. Estos sensores requieren un suministro de 10 Vdc, pero consumen solo 60 mW de energía.

El paquete de plástico compacto soporta sobrepresiones de 1720 mbar. 172 kPa. 25 psi sin comprometer el rendimiento. El conector compatible con AMP proporciona una conexión fiable.

La serie AWM700 proporciona una combinación de confiabilidad probada en el tiempo, alta precisión y características de funcionamiento de precisión.Los circuitos de sensores AWM700 realizan amplificación y compensación de temperatura.

Los AWM720P1 y AWM730B5 fueron desarrollados principalmente para el mercado de ventilación médica y cumplen con los altos requisitos de rendimiento de muchas aplicaciones de instrumentación médica y analítica.

Sensores de flujo de aire de la serie AWM700Principales características y beneficios
• Tubos de flujo para rangos de hasta 300 SLPM: Proporciona una baja caída de presión en la aplicación del cliente
• Escala nula y escala completa muy estable: no requiere recalibración en la mayoría de las aplicaciones
• Diseño de envases compactos: Ocupa menos espacio en el recinto del cliente, lo que reduce potencialmente los costes de producción; el tamaño del recinto también puede reducirse para adaptarse más fácilmente a aplicaciones con espacio limitado
• Baja histeresis y errores de repetibilidad (menos del 0,35% de la lectura): proporciona una mejor precisión del sistema
• Tiempo de flujo de respuesta mejorado de 6 ms: Captura el evento de flujo completo
• Bajo consumo energético: permite su uso en dispositivos portátiles y aplicaciones con batería

Sensores de flujo de aire de la serie AWM700Aplicaciones potenciales
- ¿Cuál es el problema?
• Concentradores y conservadores de oxígeno
• Respiradores y ventiladores
• Nebulizadores
• Presión positiva continua en las vías respiratorias (CPAP)
• Máquinas para anestesia
El sector industrial
• Controladores de caudal de masa
• Sistemas de telecomunicaciones
• Control del clima ambiental
• Control de las pilas de combustible
• Equipo de soldadura y láseres de control de gas de proceso

Sensores de flujo de aire de la serie AWM700Especificaciones

Características	Parámetro
	El sistema de seguridad de los aviones	El sistema de control de las emisiones de gases de escape
Rango de flujo	+200 SLPM	Se aplicarán las siguientes medidas:
Voltado de excitación	10 Vdc ±0,01 Vdc	La velocidad máxima de la unidad de ensayo será de:
Fuente de alimentación	8.0 Vdc min./10.0 Vdc tipo./15.0 Vdc máximo.	9El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Consumo de energía	60 mW
Carga de salida: el hundimiento Fuentes de suministro	10 mA tipo. Tipo de 20 mA
Gas de calibración	el aire
Cambios de tensión cero: La temperatura de la superficie de los árboles de la zona de cultivo se calculará en función de la temperatura de la zona de cultivo. La temperatura de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie 25 °C a 5 °C [77 °F a 41 °F] La temperatura de la superficie de los árboles es de 25 °C a 60 °C.	-2.0 Vdc % tipo de lectura +2,0 Vdc % tipo de lectura. ¿Qué quieres decir? ¿Qué quieres decir?	¿Qué quieres decir? ¿Qué quieres decir? Tipo de lectura de ±2,5% Tipo de lectura de ±2,5%
Error de ratiometría	Tipo de lectura de ± 0,30%.	¿Qué quieres decir?
Repetibilidad e histeresis	± 0,50 % de lectura máxima.	± 0,035 Vdc tipo.
Tiempo de respuesta	6 ms tipo.	10 ms tipo.
Tiempo de calentamiento	¿Qué quieres decir?	5 segundos
Caída de presión a escala completa	25 mbar 250 Pa 1.0 en H20 tipo.	3300 Pa, 1,2 en H20 tipo.
Presión excesiva	1720 mbar. 172 kPa. 25 psi máximo.	1034 mbar. 103 kPa. 15 psi máximo.
Rango de temperatura: funcionamiento almacenamiento	-25 °C a 85 °C [-13 °F a 185 °F] -40 °C a 90 °C [-40 °F a 194 °F]	5 °C a 60 °C [41 °F a 140 °F] -40 °C a 90 °C [-40 °F a 194 °F]
Sensibilidad a la orientación	¿Qué quieres decir?	< 0,005 Vdc variación de tipo a 5 Vdc de excitación entre dos direcciones cualesquiera
Peso	34 g [1,20 oz]	23,2 g [0,75 oz]
Conector	AMP 103956-3 de conexión rápida equipado con sensor
