Datos del producto:
|
| Linealidad: | ± 0,25% FSO | Histeresis por presión: | ± 0,05% de FSO |
|---|---|---|---|
| Coeficiente de temperatura cero: | +30 μV/V/°C | Histeresis a temperatura cero: | 0,2% FSO |
| Sensibilidad a la posición: | 00,1% FSO | Incentivo: | 1.5 mA10DV |
| Resaltar: | Sensor de presión de 35 kPa,NPA-700B-005D Sensor de presión,Sensor de presión del sistema respiratorio durante el sueño |
||
Descripción del producto:
NPA-700B-005D Sistema respiratorio del sueño 35kpa Sensor de presión
Características:
Los sensores de presión de la serie NPA son de tamaño compacto y ofrecen una solución económica e ideal para muchas aplicaciones actuales que requieren una instalación y un uso inmediatos sin una calibración compleja.

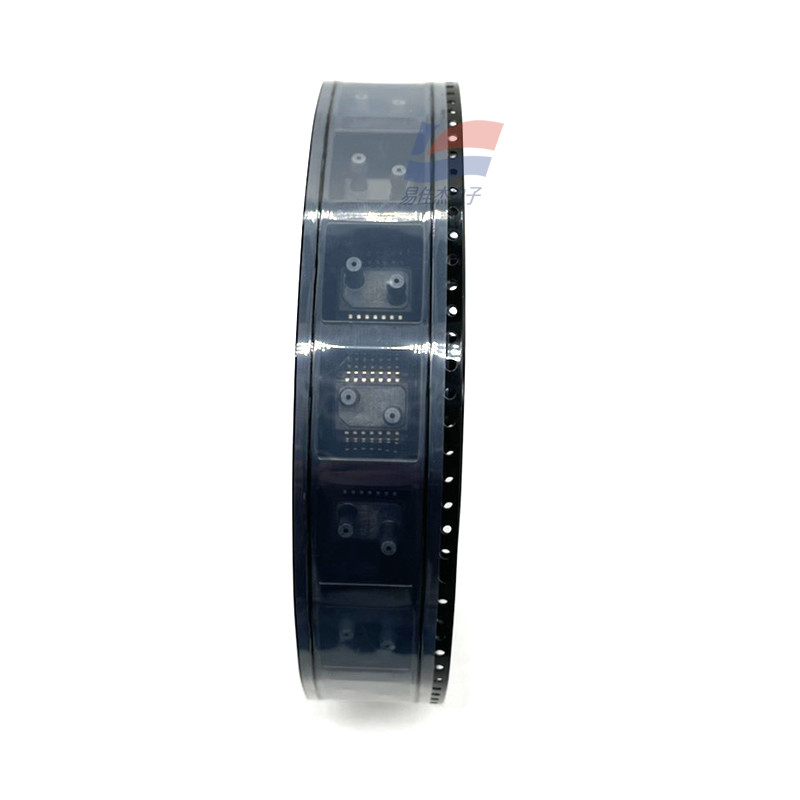

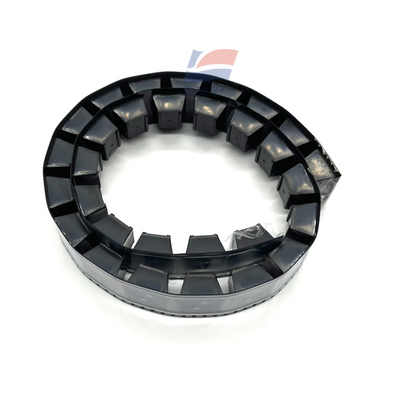

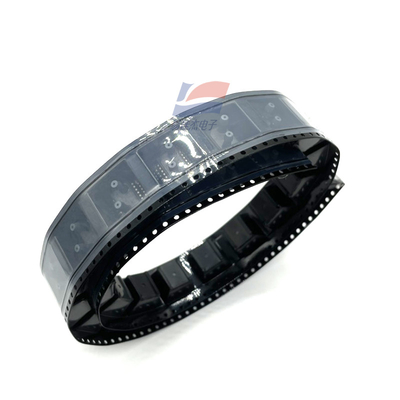

Los productos de la serie NPA adoptan un embalaje de montaje superficial SOIC14.Las señales de salida están disponibles en tres tiposEsta serie de sensores es especialmente adecuada para su instalación en superficies de placas de circuitos impresos.Para simplificar la producción, instalación y uso, los productos pueden entregarse en forma de rollos y cintas.
Características
Se puede montar en la superficie
2- Presión diferencial, presión de calibración o presión absoluta, aplicaciones de baja presión
3- Rango de medición de presión a escala completa: 10 pulgadas de columna de agua a 30 psi
4Opciones de salida: señal analógica amplificada, salida digital I2C de secuencia digital de 14 bits y salida mV no calibrada
5. Resolución de la señal de presión digital: ADC de 14 bits (conversión analógica a digital) / DAC de 11 bits (conversión digital a analógica)
6Sensor de temperatura en modo digital
6Rango de temperatura de funcionamiento: -40 a 125 °C
7. Rango de error: < ± 1,5% FSO
Cuando el rango de medición es inferior a 1 psi, la capacidad de sobrepresión puede alcanzar 60x
Aplicación
Dispositivo médico de presión positiva del aire - Apnea del sueño
2- Ventilador médico multifuncional.
3- Máquina de anestesia médica.
4.Equipo de seguridad de emergencia médica
5Medición médica de la presión arterial
6Camas de hospital
7P medición de secadores de pelo industriales con aire acondicionado
8Control de volumen de aire industrial variable
9. Flujo de aire de calentamiento de agua industrial
10Control de programas industriales
Sensor OEM
Precisión (rango de error: ± 1,5% FSO).
Tiempo de respuesta: 12 ms
Capacidad de sobrepresión: (rango < 1 psi) 60xFSO
Capacidad de sobrevoltaje: rango de 5 psi a 30 psi 2xFSO
Resolución: 11 bits
El rango de medición de presión de DAC para una columna de agua de 10 pulgadas es de 30psi
Resolución: ADC de 14 bits 16383 pasos, velocidad de muestreo de 12 kHz
El sensor de temperatura de salida de datos en serie tiene una precisión de 4 °C y 8 bits
La velocidad de salida es de 0,44 V, 0,5 V, 0,56 V. Rango de valores de salida: 4 V.
La velocidad de salida es de 0,46 V, 0,5 V, 0,54 V. Rango de valores de salida: 2,5 V.
El rango de medición de presión es de 0,36 a 30 psi. 10 "H2O = 0,361psi = 2,49kPa
Incentivar el 1.5MA 10DVC
Puesta en marcha a escala completa (1psi): 70-135 mV
Puesta en marcha a escala completa (5psi a 30psi): 100 a 166 mV
Fuente de energía a escala completa (15 psi a 30 psi) 70 a 135 mV
Linealidad ± 0,25% FSO
Hysteresis de presión ± 0,05% FSO
El coeficiente de temperatura cero es de +30 μV/V/°C
El coeficiente de temperatura del valor de la resistencia del brazo puente es de 0,29% /°C
Coeficiente de sensibilidad a la temperatura -0,22% FSO
Histeresis a temperatura cero de 0,2% FSO
Sensibilidad a la posición 0,1% FSO
NPA-100/300/500/600/601/700: el número de personas a las que se refiere el apartado 1 del presente artículo.
100:mv de salida, señal de relación, sin calibrar
300: Salida de señal de amplificación analógica, excitación de 3,3 V, calibrada
500: Salida de señal de amplificación analógica, excitación de 5 V, calibrada
600: Zacwire- Salida de señal digital, calibrada, 2 bytes
700Se trata de un sistema de transmisión de datos.
M: Tiene una interfaz de presión prominente adecuada para múltiples diámetros
B: con una interfaz de presión invertida
N: No hay interfaz
Shenzhen Yijiajie Electronic Technology Co., Ltd. presta servicios principalmente a los fabricantes OEM en la venta de productos de sensores.Proporcionamos ventas de productos y servicios de soporte técnico en China para fabricantes de renombre mundialTambién somos actualmente un proveedor profesional de productos de detección y control en China y Hong Kong.La empresa de Shenzhen está ubicada en la intersección de Shennan Middle Road y Huaqiang North Road en Shenzhen.Mientras tanto, la compañía tiene una gran cantidad de inventario spot en Shenzhen y Hong Kong y puede realizar pedidos directamente desde el extranjero con entrega rápida.Esperamos cooperar con fabricantes nacionales relacionados para proporcionar a su empresa productos de alta calidad y satisfactorios y hacer que sus productos sean más competitivosEsperamos sinceramente cooperar con usted.
El Slas especificaciones:
| Precisión (rango de errores) | ± 1,5% FSO |
| Tiempo de respuesta | 12 ms |
| Capacidad de sobrepresión | (rango < 1 psi) 60xFSO |
| Capacidad de sobrevolución | Rango de 5 psi a 30 psi 2xFSO |
