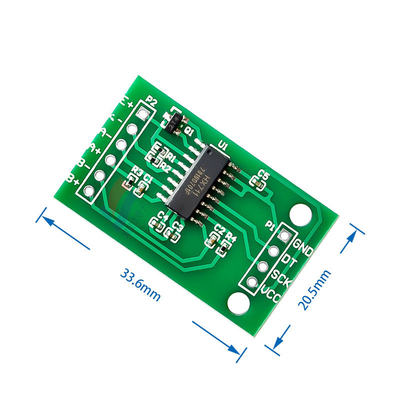

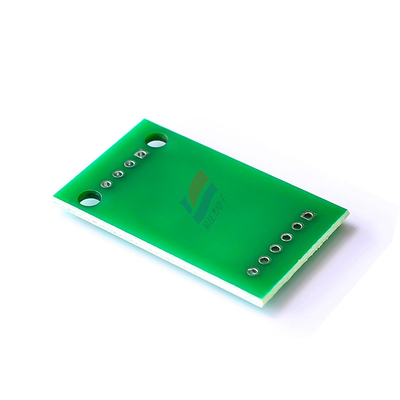

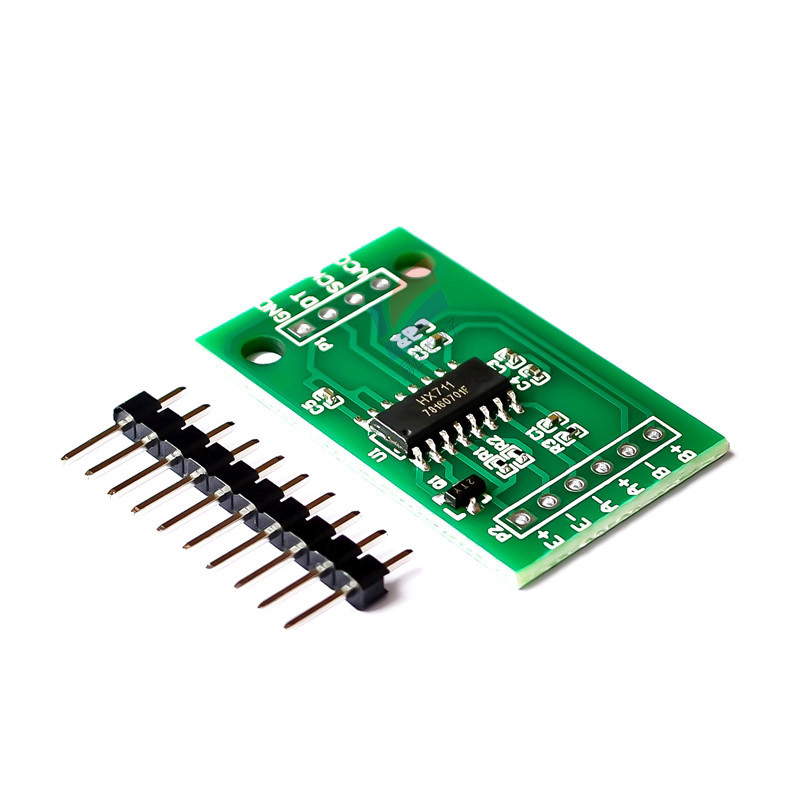

YJJ HX711 ADC Chip ADC de 24 bits ADC para balanzas electrónicas

Descripción del producto:

HX711 ADC Chip ADC de 24 bits ADC para balanzas electrónicas

Características:

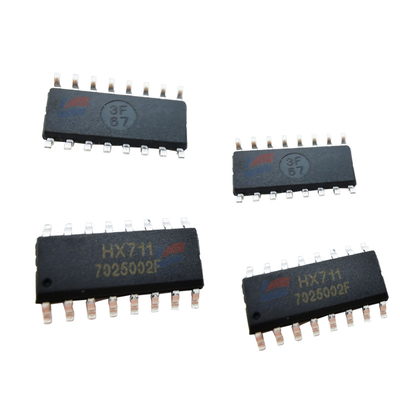

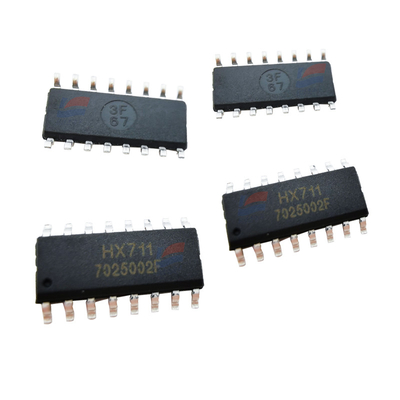

HX711 es un chip ADC que incluye un preamplificador. El chip está especialmente diseñado para aplicaciones de escala electrónica..Estas salidas son difíciles de procesar directamente por el controlador, por lo que podemos utilizar el HX711 IC,que recibe estas señales de voltaje y proporciona un valor digital estándar que puede ser utilizado por el microcontroladorEl chip tiene un preamplificador integrado diseñado específicamente para manejar estos bajos voltajes.

HX711 Características y especificaciones

Dos canales de entrada diferenciales opcionales

PGA de bajo ruido activo en el chip con ganancias opcionales de 32, 64 y 128

Regulador de potencia en chip para celda de carga y fuente de alimentación analógica ADC

Oscilador en chip sin componentes externos y cristales externos opcionales

Encienda y restablezca el chip

Control digital sencillo y interfaz serie: control por pin sin programación

Tasa de datos de salida opcional de 10SPS o 80SPS

Las fuentes de alimentación de 50 y 60 Hz están suprimidas

Consumo de corriente: funcionamiento normal < 1,5 mA, falla de energía < 1 uA

Rango de tensión de alimentación de funcionamiento: de 2,6 V a 5,5 V

Intervalo de temperatura de funcionamiento: -40°C a + 85°C

¿Dónde puedo usar HX711?

Para medir el peso con una celda de carga, generalmente necesitamos ajustar la fuente de alimentación, el amplificador de salida (para reducir el ruido) y el convertidor ADC.Las tres funciones requieren tres circuitos y componentes separados.Por lo tanto, podemos usar el circuito integrado HX711 con todas las funciones anteriores sin eliminar circuitos complejos.
