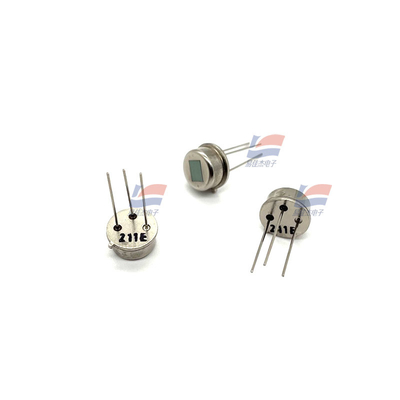

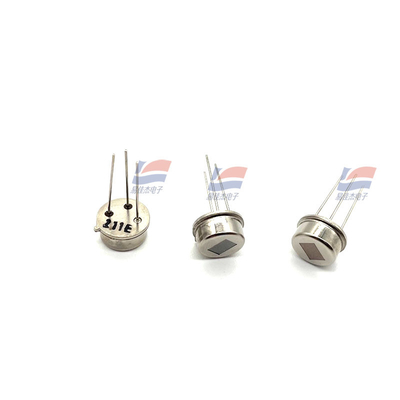

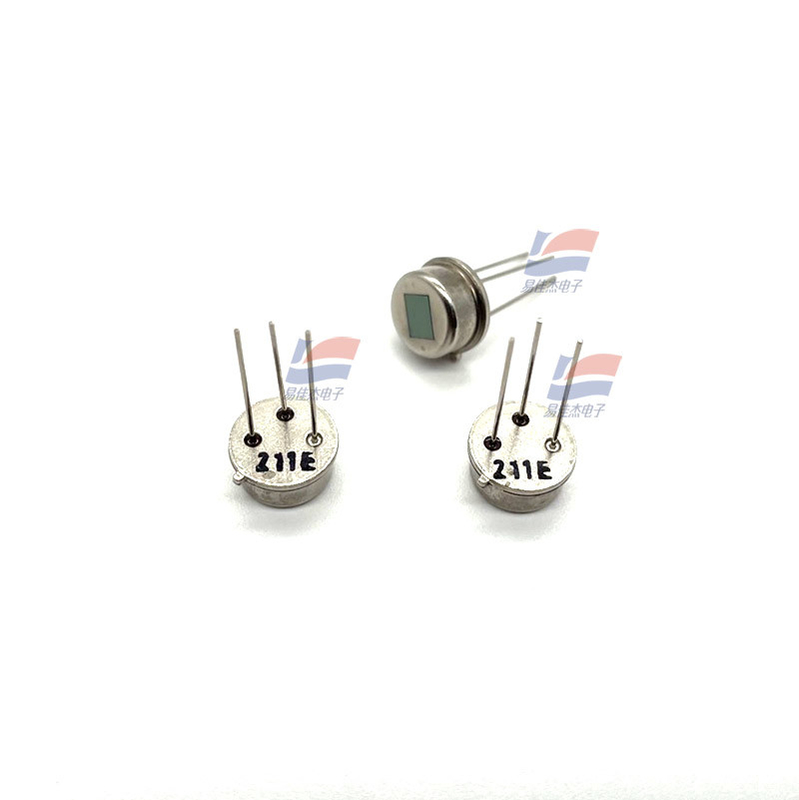

YJJ RE200B Sensor infrarrojo piroeléctrico Modulo de sensor infrarrojo del cuerpo humano

Descripción del producto:

RE200B Sensor infrarrojo piroeléctrico Modulo de sensor infrarrojo del cuerpo humano

Características:

RE200B es un tipo de sensor que adopta la característica de la polarización piroeléctrica del material que cambia con la temperatura para detectar la radiación infrarroja.y adopta el método de complementación de elementos con doble sensibilidad para suprimir la interferencia causada por el cambio de temperatura, lo que mejora la estabilidad de trabajo del sensor.

Sensor infrarrojo piroeléctrico doble RE200B, área del elemento sensible 2.0×1.0mm2

Señales de salida > 2,5 V

(420°k cuerpo negro con una frecuencia de modulación de 1 Hz, ancho de banda de 0,3-3,0 Hz, ganancia de 72,5 dB)

(mVp-p) (25 °C)

Saldo de las acciones

Voltado de trabajo 2,2-15V

Corriente de trabajo de 8,5-24 μA

Uso: 1, las características anteriores se miden bajo la condición de resistencia de la fuente R2=47KΩ, el usuario puede ajustar el tamaño de R2 de acuerdo con sus propias necesidades al usar el sensor.

2, prestar atención a la posición del elemento sensible y al tamaño del campo de visión para obtener el mejor diseño óptico.

3. Todas las mediciones de la señal de voltaje son calibración de pico a pico. EA y EB en el balance B representan los picos y picos de las señales de salida de voltaje de los dos elementos sensibles, respectivamente.

4, cuando se utilice el sensor, la parte de flexión o soldadura del alfiler debe estar a más de 4 mm de la base del alfiler.

5, antes de utilizar el sensor, debe consultar el manual, especialmente para evitar pines incorrectos

Especificaciones:
