Datos del producto:
|
| cannula: | TO39 | Additional device: | Reflektor |
|---|---|---|---|
| Window/filter: | Available | Filling gas: | Ja |
| Resaltar: | Fuente de luz infrarroja MEMS |
||
Descripción del producto:

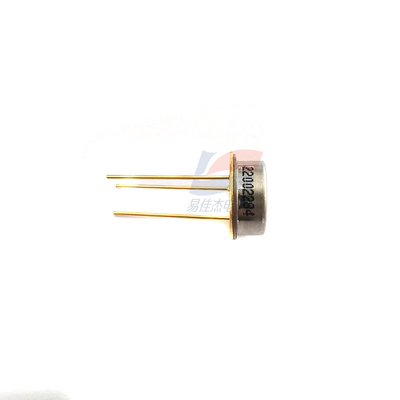

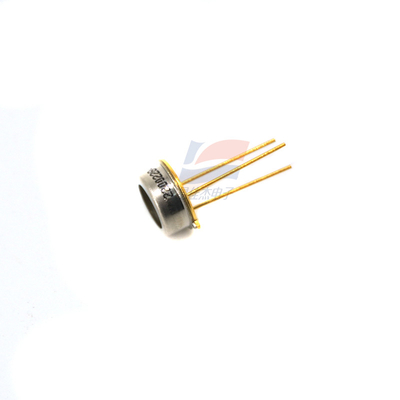

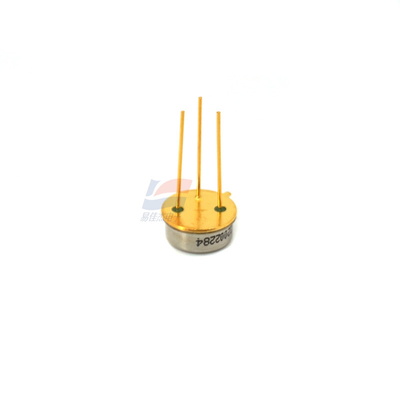

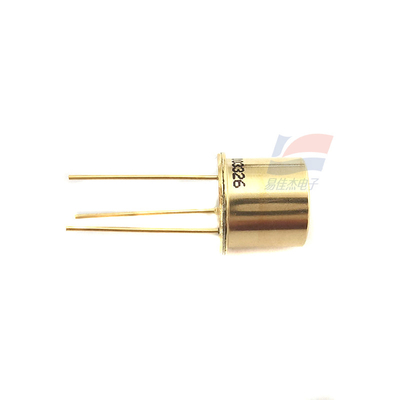

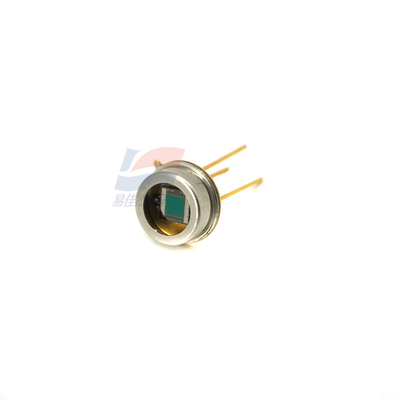

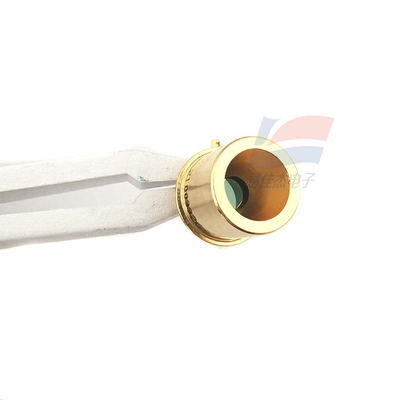

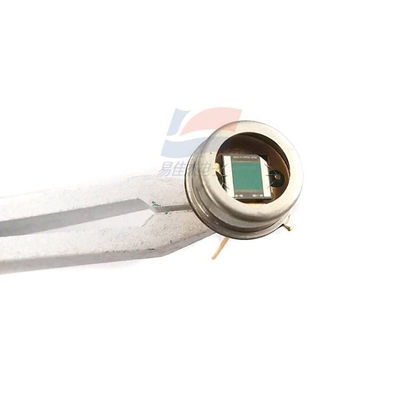

JSIR 350-4 MEMS Fuente de luz infrarroja Emitente infrarrojo para medición de gases NDIR
Características:
El emisor infrarrojo, con 4 chips en el conector TO8, se utiliza para medir gases con bajas características de concentración o absorción.La versión con reflector sin ventanas en la carcasa TO8 estándar también es adecuada para mediciones de largas distancias a partir de 30 cmEsta contraparte emisora de filamentos basada en MEMS tiene una vida útil significativamente más larga y menos deriva.
A diferencia de las fuentes de infrarrojos de filamento, el emisor JSIR 350 Quad es modulable/pulsable y no requiere un helicóptero adicional.
Los diafragmas de carbono nanoamorfos de alto rendimiento pueden alcanzar temperaturas de diafragma de hasta 850 °C para una salida de radiación estable a largo plazo.El transmisor JSIR 350 Quad IR es ideal para una variedad de aplicaciones de análisis de gases en la industria aeroespacial y otras aplicaciones exigentes.
Los iluminadores infrarrojos se pueden utilizar con detectores de termopila MTS o detectores piroeléctricos MPS.La combinación con un detector IR Micro-Híbrido garantiza un mejor rendimiento al analizar las concentraciones de gas y garantiza resultados de medición precisos.
Características de rendimiento
Amplia emisividad de 2 a 15 μm
Temperatura de la membrana hasta 850 °C
Alta potencia de radiación
Alta frecuencia de modulación
Larga vida útil (confiabilidad debido a la alta estabilidad de la membrana)
La tecnología HermeSEAL está disponible.
Parámetro técnico Unidad N2 abierta / ventana
Rango de salida espectral 2... 15 μm
Área activa 2,2 x 2,2 mm2
Resistencia al calor 1 40 ± 20 Ω
Coeficiente de temperatura 2 tipo 500 ppm/K
Constante de tiempo 0-63 % típico 12,5 ms
Consumo de potencia nominal 3 650 mW
Voltado de funcionamiento 4 tipo 4.9 V
Corriente de funcionamiento 4 tipo 132 mA
Modo de conducción recomendado Modo de potencia
Temperatura de área activa 1,5,6 610 ± 30 °C
Ventana
Disponible: zafiro, BaF2, CaF2, Si ARC, otros en
petición
Vivienda TO39
Duración estimada 7,8 > 5 000 h a 740 °C
> 100 000 horas a 610 °C
Calificaciones máximas absolutas
Potencia de entrada 3,5 1 200 mW
Temperatura de la carcasa 8 185 sin ventana
85 °C con ventana
Temperatura del área activa 850 °C
Especificaciones:
| Área efectiva [mm2] | 2.2 por 2.2 |
| Consumo de energía | Es normal. |
| Gran emisividad | 2 a 15 μm |
| Temperatura de la membrana hasta | 850 °C |
