Datos del producto:
|
| Linealidad: | Lineal hasta 2000 ppm | Repetitividad: | < ±2 equivalente de CO |
|---|---|---|---|
| Resistencia de carga recomendada: | 10 ohmios | Resolución (dependiendo de la electrónica): | < 0,5 ppm típico |
| Rango de temperatura: | -30°C a +50°C | Rango de presión: | Entre 800 y 1200 mbar |
| Gama de humedad de funcionamiento: | 15% a 90% de RH | ||
| Resaltar: | sensor de gas de monóxido de carbono de larga duración,sensor de gas de monóxido de carbono de pequeño volumen |
||
Descripción del producto:

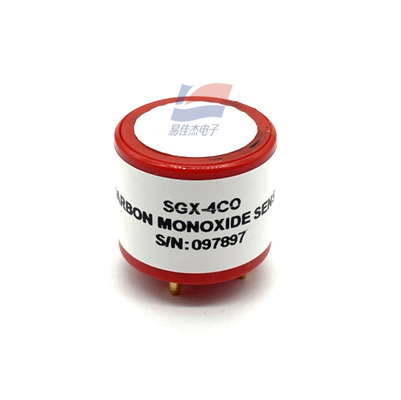

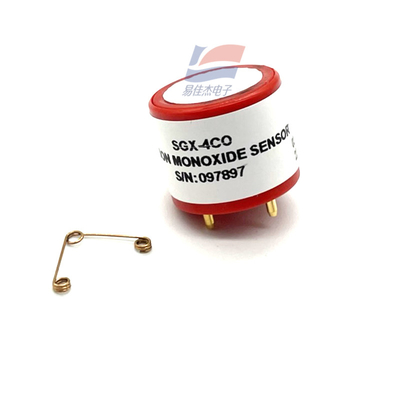

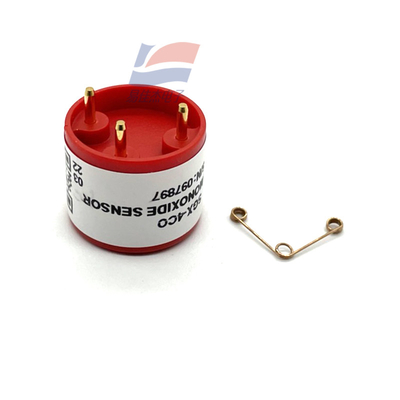

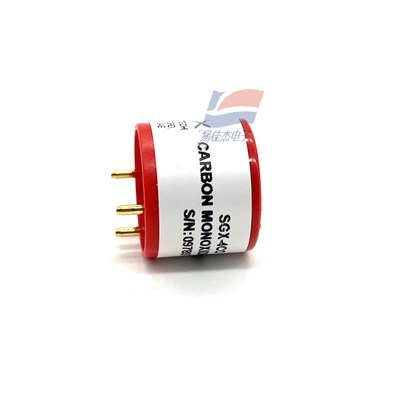

SGX-4CO sensor de gas de monóxido de carbono de pequeño volumen de larga vida útil se utiliza para los detectores de gases de humo de consumo
Características:
SGX se especializa en el desarrollo y la producción de sensores de calidad del aire, el SGX-4CO es un sensor de gas de monóxido de carbono de tamaño pequeño y de larga duración adecuado para aplicaciones de detectores de gases de humo de consumo.
El sensor de gas electroquímico debe proporcionar un sesgo estable entre el electrodo de detección y el electrodo de referencia.Así que el sesgo se estabiliza generalmente controlando el electrodo del contador con el op ampEl sensor es una salida de corriente, aunque el tamaño de la corriente es proporcional a la concentración de gas, pero el valor es muy pequeño,Así que un amplificador de resistencia mutua es necesario para proporcionar la amplificación de corriente y convertir el voltaje a la MCU y otras unidades de procesamientoEl circuito del amplificador a menudo también necesita alcanzar tiempos de ajuste y aumento cero,y la salida de voltaje que representa la concentración de gas también necesita recopilar información de temperatura y presión para compensar.
El SGX-4CO tiene un voltaje de sesgo Vref de 0, y el amplificador operativo U1.2 controla el electrodo Contador para mantener el sesgo constante en 0.La resistencia de 10 ohms de R2 y la capacidad equivalente dentro del sensor forman un circuito de oscilación RC para mejorar el tiempo de respuesta del sensor. R3 control de resistencia amplificación, la sensibilidad actual de SGX-4CO es de 30nA/ppm, por lo que la sensibilidad de salida del circuito es de 25K * 30nA/ppm = 0,75mV/ppm,La sensibilidad de salida multiplicada por el rango máximo de medición de 500 ppm no debe exceder de 1.3V, de lo contrario la salida no podrá cubrir todo el rango de medición.
El Slas especificaciones:
| Rango de acción | 0 2000 ppm |
| Señales de salida | 70 ± 20nA / ppm |
| Rango de referencia típico | ±2 ppm de equivalente de CO |
| Capacidad del filtro | > 20 000 ppm Horas |
| T90 Tiempo de respuesta | < 30 segundos |
| Sobrecarga máxima | 5 000 ppm |
