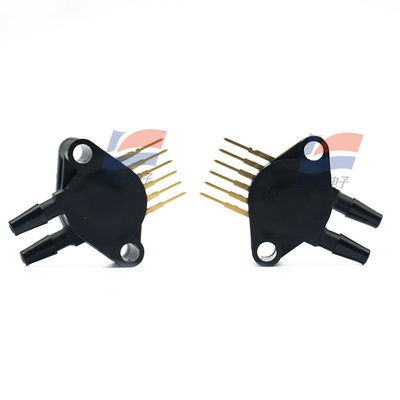

Sensor de presión diferencial sin compensación de doble puerto de 10 KPA

Descripción del producto:

Sensor de presión diferencial no compensado de doble puerto YJJ MPX10DP

Características:

Sensor de presión diferencial de doble puerto, no compensado, rango 0-10 kPa, salida de voltaje analógico, compatible con fuente de alimentación de 3.0-6.0 V, adecuado para escenarios de detección de micropresión, presión diferencial y nivel de líquido/flujo.

Tabla de parámetros clave (vista rápida)

Elemento del parámetro Valor típico / Límite Explicación

Tipo de presión Presión diferencial Puertos duales, mide la diferencia de presión entre dos extremos

Rango 0-10 kPa (0-1.45 psi) Medición de micropresión

Fuente de alimentación 3.0-6.0 VDC Salida ratiométrica

Salida a escala completa (VFSS) Típica 35 mV (20-50 mV) Linealmente proporcional a la presión

Sensibilidad 3.5 mV/kPa Conversión conveniente

Linealidad ±1.0 %VFSS Base de la precisión general

Tiempo de respuesta 1.0 ms (10%-90%) Respuesta dinámica rápida

Temperatura de funcionamiento -40 a +125 °C Amplio rango de temperatura adecuado para uso industrial/médico

Protección contra sobrepresión 75 kPa; Rotura 100 kPa Resistencia al mal uso

Impedancia de salida 750-1250 Ω Fácil de emparejar con ADC / amplificador operacional

Paquete de 4 pines through-hole (Caja 344C) Puertos radiales duales, salida en el mismo lado

Principio y características

Sensor de tensión de cizallamiento de silicio MEMS tipo galga extensométrica, la deformación del diafragma cambia la resistencia del puente, voltaje de salida proporcional a la diferencia de presión.

Sin compensación/calibración interna de temperatura, requiere compensación de circuito externo, conveniente para personalizar la precisión y la deriva de temperatura.

Salida ratiométrica: la salida se escala proporcionalmente cuando cambia la fuente de alimentación, adecuada para sistemas de 3.3 V/5 V. Propósito principal

Médico: Presión de la vía aérea del ventilador, drenaje a presión negativa, monitorización de la detección de diferencia de presión.

Industrial: Caudal/diferencia de presión de ventilación y aire acondicionado, detección de fugas, control de procesos, sistema neumático.

Robótica / Automatización: Presión del cilindro de aire, indicación de nivel de líquido, medición de flujo.

Consumo / Medio ambiente: Nivel de agua de la lavadora, sistema de control ambiental, ubicación de fugas.

Consejos de selección y uso

Sin compensación, se requiere compensación de temperatura externa y acondicionamiento de señal. Un ADC de 16 bits puede mejorar la resolución.

Los puertos duales deben conectarse correctamente para la presión. Evite mediciones anormales causadas por diferencias de presión inversas.

Seleccione 3.3 V o 5 V según la fuente de alimentación del sistema. Calibre el punto cero / la escala completa según los requisitos de rango y precisión.
