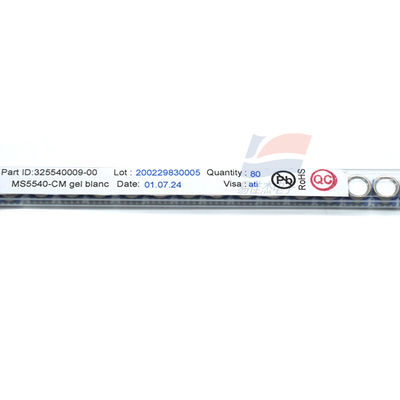

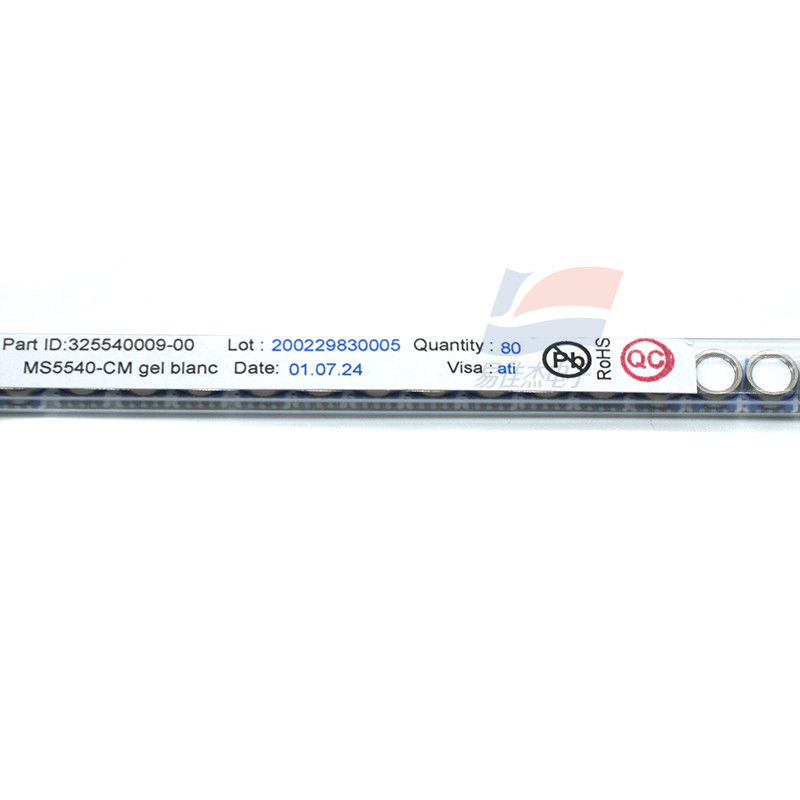

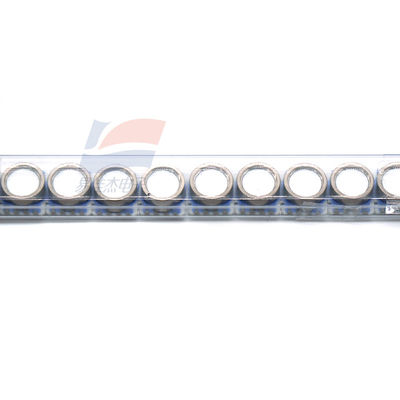

Sensor de presión MS5540CM, módulo barométrico en miniatura, dispositivo híbrido SMD

Sensor de presión MS5540CM Módulo barómetro en miniatura Dispositivo híbrido SMD

El MS5540C es un dispositivo híbrido SMD que incluye un sensor de presión piezoresistivo de precisión y un circuito integrado de interfaz ADC.
El MS5540C HE es la versión de alta resistencia del sensor MS5540C. Es una versión en miniatura del barómetro/altímetro MS5534C
módulo y proporciona una palabra de datos de 16 bits a partir de un voltaje dependiente de la presión y la temperatura. El MS5540C es un dispositivo de bajo consumo y bajo
tensión con conmutación automática de apagado (ON/OFF). Se utiliza una interfaz de 3 hilos para todas las comunicaciones con un microcontrolador.
En comparación con el MS5534A, se ha mejorado el rango de presión (medición hasta 10 mbar). El MS5540C es totalmente compatible con el software
compatible con el MS5534C y las versiones anteriores del MS5540. Además, el MS5540C es compatible en sus dimensiones exteriores con
la serie MS54XX de sensores de presión. En comparación con la versión anterior, el nivel de sensibilidad ESD se ha mejorado a
4kV en todos los pines. La protección de gel del sensor proporciona una protección contra el agua suficiente para relojes sumergibles a 100 m sin ninguna
protección adicional.

CARACTERÍSTICAS
* Rango de presión absoluta de 10 - 1100 mbar
* 6 coeficientes para la compensación de software almacenados en el chip
* Sensor micromecanizado de silicio piezoresistivo
* Sensor de presión en miniatura integrado de 6,2 x 6,4 mm
* ADC de 16 bits
* Interfaz serie de 3 hilos
* 1 línea de reloj del sistema (32,768 kHz)
* Bajo voltaje y bajo consumo de energía
* Alta resistencia (versión HE)
