Datos del producto:
|
| Palmo completo (3): | VFSS 45 60 90 milivoltio | Compense (4): | Voff 0 20 35 milivoltio |
|---|---|---|---|
| Sensibilidad: | 1,2 — mV/kPa | Linearidades (5): | – 0,6 — El 0.4% VFSS |
| Histéresis de la presión (5) (kPa 0 a 50): | ± 0,1 — %VFSS | ||
| Resaltar: | Sensor de presión de silicio MPX53D |
||
Descripción de producto:

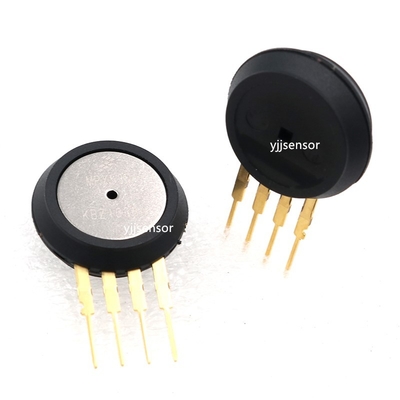

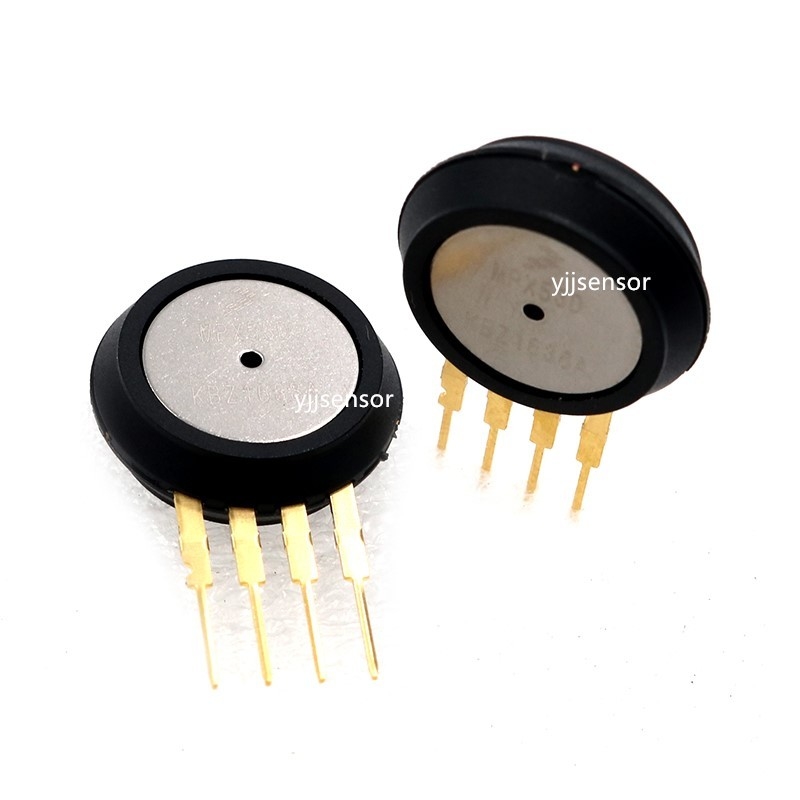

Sensor Uncompensated de la presión del silicio de MPX53D 0-50 Kpa (0-7.25PSi)
Características:
El sensor piezorresistivo de la presión del silicio MPX53 proporciona un muy exacto y linear
salida del voltaje — directamente proporcional a la presión aplicada. Este estándar, bajo costo,
el sensor uncompensated permite que los fabricantes diseñen y que añadan su propio externo
redes del condicionamiento de la compensación y de señal de la temperatura. Técnicas de la remuneración
se simplifican debido a la previsibilidad del solo indicador de tensión del elemento de Motorola
diseño.
Bajo costo
Diseño patentado del indicador de la tensión-deformación del esquileo del silicio
Radiométrico al voltaje de fuente
Chip Carrier Package Options fácil de utilizar
palmo de 60 milivoltio (tipo)
Opciones del diferencial y del indicador
Ejemplos de uso
Control del movimiento de aire
Sistemas del control del medio ambiente
Indicadores llanos
Detección de escape
Instrumentación médica
Controles industriales
Sistemas de control neumáticos
Robótica
El cuadro 1 muestra un diagrama esquemático del conjunto de circuitos interno
en el microprocesador independiente del sensor de la presión.
Especificaciones:
| Sobrepresión (8) (P1 > P2) | KPa de Pmax 200 |
| Presión estallada (8) (P1 > P2) | KPa de Pburst 500 |
| Temperatura de almacenamiento | Tstg – °C 40 a +125 |
| Temperatura de funcionamiento | TA – °C 40 a +125 |
| Gama de presión (1) | POP 0 — kPa 50 |
| Voltaje de fuente (2) | CONTRA — 3,0 6,0 VDC |
| Fuente actual | Io — 6,0 — mAdc |
