Datos del producto:
|
| Voltaje de fuente (2): | CONTRA — 10 16 VDC | Fuente actual: | Io — 6,0 — mAdc |
|---|---|---|---|
| Palmo completo (3) MPX2100A, MPX2100D: | VFSS 38,5 40 41,5 milivoltio | Sensibilidad: | 0,4 — mV/kPa |
| Histéresis de la presión (5) (kPa 0 a 100): | ±0.1 — %VFSS | ||
| Resaltar: | 14Sensor de presión de 0,5 psi |
||
Descripción de producto:

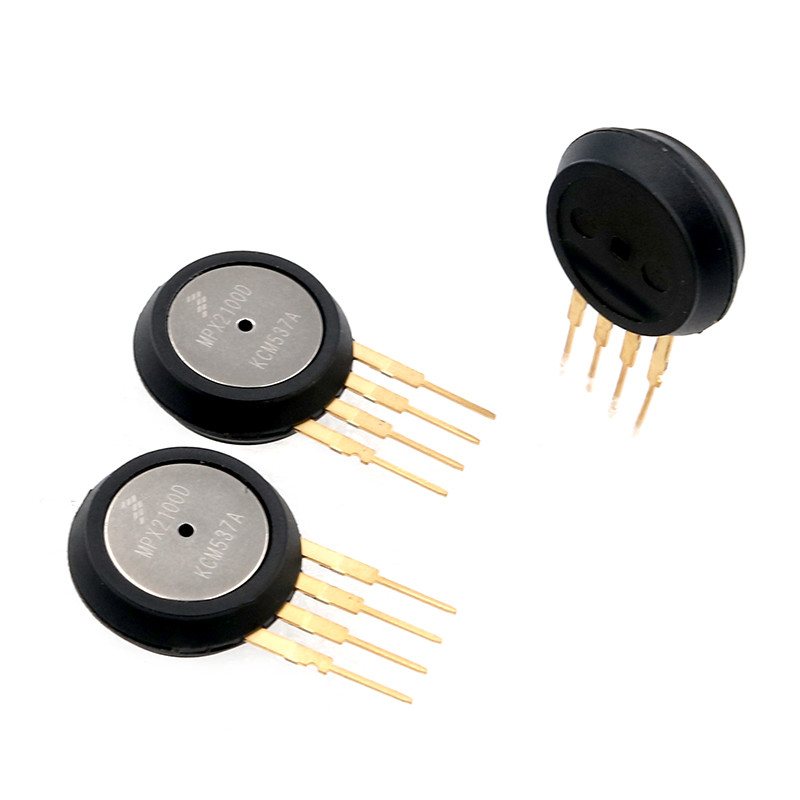

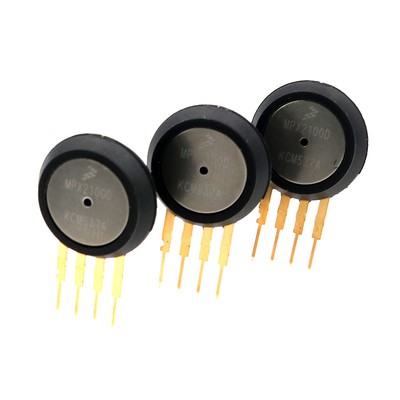

Kpa de MPX2100D 0-100 (0-14.5PSi) con el sensor compensatorio de la presión
Características:
El dispositivo de la serie MPX2100 es un abastecimiento piezorresistivo de los sensores de la presión del silicio
salida altamente exacta y linear del voltaje — directamente proporcional a la presión aplicada.
El sensor es un diafragma solo, monolítico del silicio con el indicador de tensión y una fino-película
en-microprocesador integrado de la red del resistor. El microprocesador es laser arreglado para el palmo exacto y la compensación
remuneración de la calibración y de temperatura.
Temperatura compensada sobre 0°C a +85°C
Indicador único de la tensión-deformación del esquileo del silicio
Chip Carrier Package Options fácil de utilizar
Disponible en absoluto, diferencial y configuraciones del indicador
Radiométrico al voltaje de fuente
Linearidades del ±0.25% (MPX2100D)
Ejemplos de uso
Reguladores de la bomba/del motor
Robótica
Indicadores llanos
Diagnósticos médicos
Transferencia de la presión
Barómetros
Altímetros
El cuadro 1 ilustra bloque diagrama del conjunto de circuitos interno en el independiente
microprocesador del sensor de la presión.
Especificaciones:
| Sobrepresión (8) (P1 > P2) | KPa de Pmax 200 |
| Presión estallada (8) (P1 > P2) | KPa 1000 de Pburst |
| Temperatura de almacenamiento | Tstg – °C 40 a +125 |
| Temperatura de funcionamiento | TA – °C 40 a +125 |
| Gama de presión (1) | POP 0 — kPa 100 |
