Datos del producto:
|
| Presión máxima (P1 - P2): | KPa de Pmax 400 | Temperatura de almacenamiento: | Tstg – 40° al °C de +125° |
|---|---|---|---|
| Temperatura de funcionamiento: | TA – 40° al °C de +125° | Gama de presión: | POP 15 — kPa 115 |
| Voltaje de fuente (1): | CONTRA 4,85 5,1 5,35 VDC | ||
| Resaltar: | Sensor de presión absoluta de múltiple para automóviles |
||
Descripción de producto:

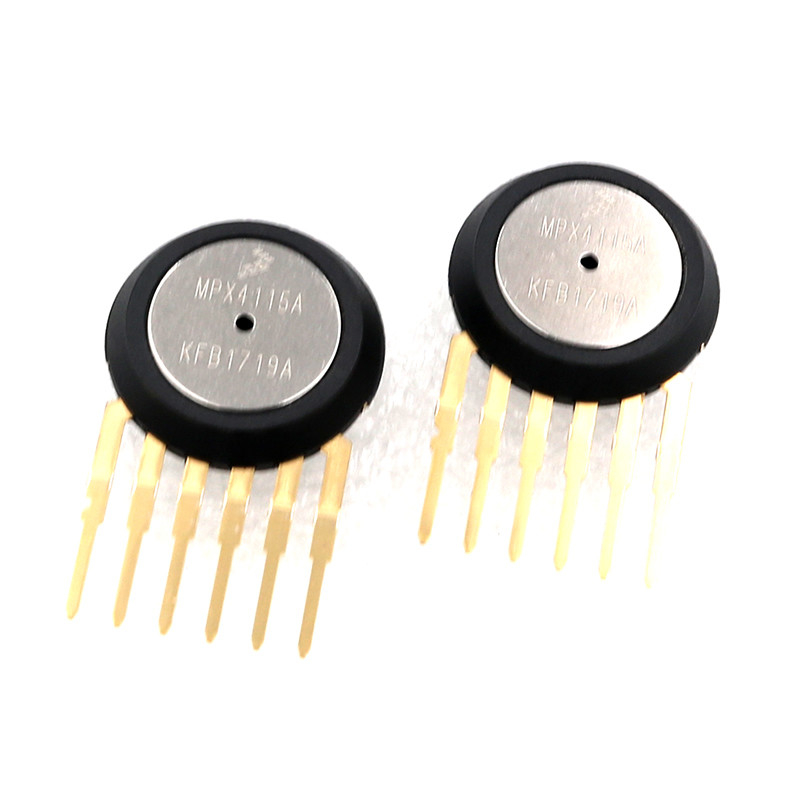

Sensor multíple automotriz de la presión absoluta de MPX4115A 0-105kpa
Características:
El sensor de la serie del MPX4115A/MPXA4115A de Motorola integra el en-microprocesador, amperio de Op. Sys. bipolar
redes del resistor del conjunto de circuitos y de película fina para proporcionar una señal y una temperatura de alto rendimiento
remuneración. El pequeño factor de forma y la alta confiabilidad de la integración del en-microprocesador hacen
Sensor de la presión de Motorola una opción lógica y económica para el diseñador de sistema.
El transductor piezorresistivo de la serie de MPX4115A/MPXA4115A es un estado plus ultra,
monolítico, señal condicionada, sensor de la presión del silicio. Este sensor combina avanzado
técnicas micromachining, metalización de la película fina, y semiconductor bipolar que procesa a
proporcione una señal exacta, de alto nivel de la salida analógica que sea proporcional a la presión aplicada.
El cuadro 1 muestra bloque diagrama del conjunto de circuitos interno integrado en una presión
microprocesador del sensor.
1,5% error máximo sobre 0° a 85°C
Adaptado idealmente para el microprocesador o el microcontrolador
Sistemas basados
Temperatura compensada – de 40° a +125°C
Elemento de epoxy de Unibody o termoplástico durable
(PPS) paquete superficial del soporte
Ejemplos de uso
Altímetros de la aviación
Controles industriales
Control de motor
Estaciones meteorológicas y dispositivos de información del tiempo
Especificaciones:
| Fuente actual | Io — mAdc 7,0 10 |
|
Compensación mínima de la presión (2) (0 a 85°C) @ CONTRA = 5,1 voltios |
Voff 0,135 0,204 0,273 VDC |
|
Salida completa (3) (0 a 85°C) @ CONTRA = 5,1 voltios |
VFSO 4,725 4,794 4,863 VDC |
|
Palmo completo (4) (0 a 85°C) @ CONTRA = 5,1 voltios |
VFSS 4,521 4,590 4,659 VDC |
| Exactitud (5) (0 a 85°C) | ± el 1.5% VFSS |
