Datos del producto:
|
| Histéresis de la presión (5) (kPa 0 a 100): | ±0.1 — %VFSS | Histéresis de la temperatura (5) (– 40°C a +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Efecto de temperatura sobre el palmo completo (5): | TCVFSS – 1,0 — El 1.0% VFSS | Efecto de temperatura sobre la compensación (5): | TCVoff – 1,0 — 1,0 milivoltio |
| Impedancia de entrada: | Zin 1000 — 2500 W | Impedancia de salida: | Zout 1400 — 3000 W |
| Resaltar: | MPX2100A Sensor de presión,Sensor de presión compensatoria,14Sensor de presión de 0 |
||
Descripción de producto:

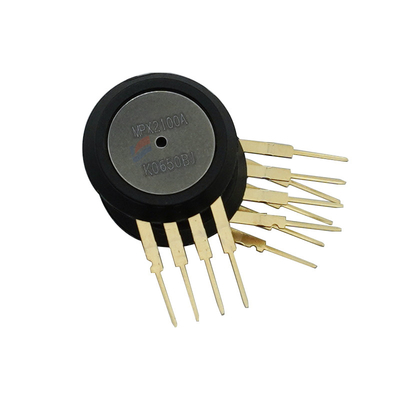

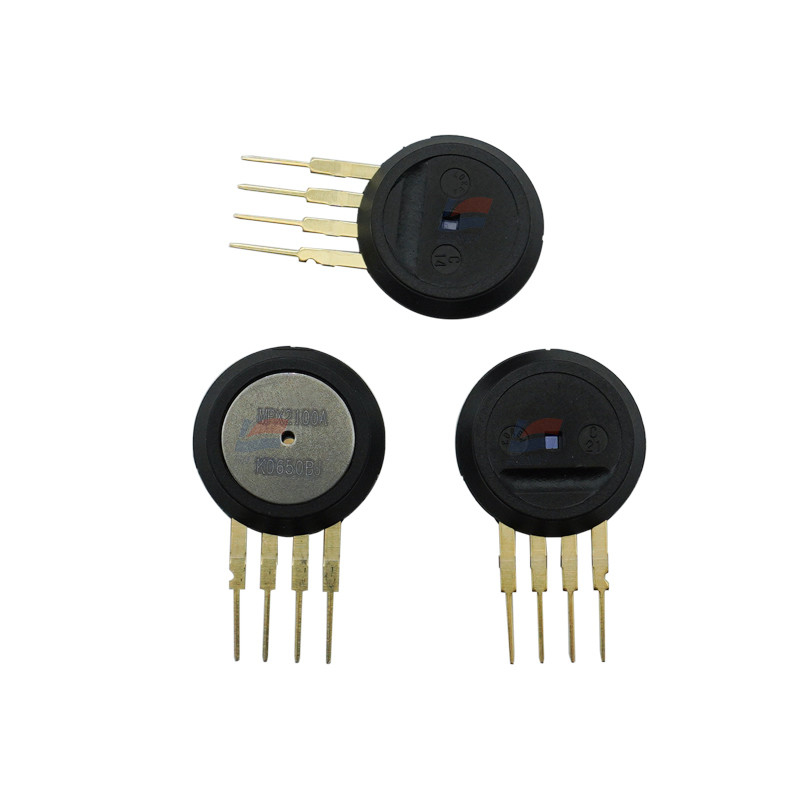

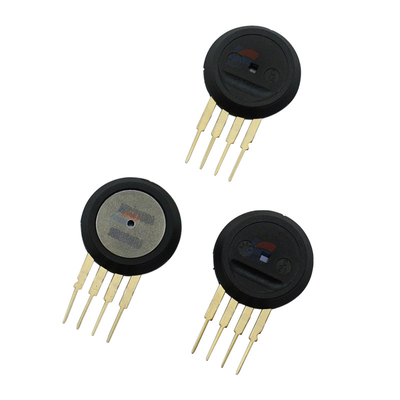

MPX2100A 0-100 Kpa (0-14.5Psi) con el sensor compensatorio de la presión
Características:
El dispositivo de la serie MPX2100 es un abastecimiento piezorresistivo de los sensores de la presión del silicio
salida altamente exacta y linear del voltaje — directamente proporcional a la presión aplicada.
El sensor es un diafragma solo, monolítico del silicio con el indicador de tensión y una fino-película
en-microprocesador integrado de la red del resistor. El microprocesador es laser arreglado para el palmo exacto y la compensación
remuneración de la calibración y de temperatura.
Temperatura del compensada sobre 0°C a +85°C
Indicador único de la tensión-deformación del esquileo del silicio del
Chip Carrier Package Options fácil de utilizar
disponible en absoluto, diferencial y configuraciones del indicador
radiométrico al voltaje de fuente
linearidades del el ±0.25% (MPX2100D)
Ejemplos de uso
Reguladores de la bomba/del motor del
Robótica del
Indicadores llanos del
Diagnósticos médicos del
Transferencia de la presión del
Barómetros del
Altímetros del
El cuadro 1 ilustra bloque diagrama del conjunto de circuitos interno en el independiente
microprocesador del sensor de la presión.
Especificaciones:
| Sobrepresión (8) (P1 > P2) | KPa de Pmax 200 |
| Presión estallada (8) (P1 > P2) | KPa 1000 de Pburst |
| Temperatura de almacenamiento | Tstg – °C 40 a +125 |
| Temperatura de funcionamiento | TA – °C 40 a +125 |
| Gama de presión (1) | POP 0 — kPa 100 |
| Voltaje de fuente (2) | CONTRA — 10 16 VDC |
| Fuente actual | Io — 6,0 — mAdc |
| Palmo completo (3) MPX2100A, MPX2100D | VFSS 38,5 40 41,5 milivoltio |
