Datos del producto:
|
| Supply voltage (Vsupply): | -0.3-6.0 Vdc | Voltaje en cualquier perno: | -0,3 -V de alimentación + 0,3 V |
|---|---|---|---|
| Digital interface clock frequency: | 100 50 -400 800 kHz | Temperatura de almacenamiento: | -40 [-40]- 85 [185] °C [°F] |
| Resaltar: | El sensor de presión ABPDANN010BGAA5,Sensor de presión instalado en el tablero,Sensor de presión básica de 10 bar |
||
Descripción del producto:

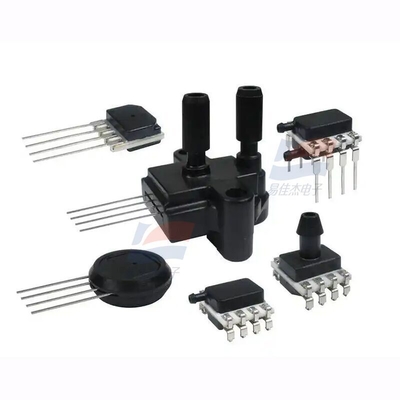

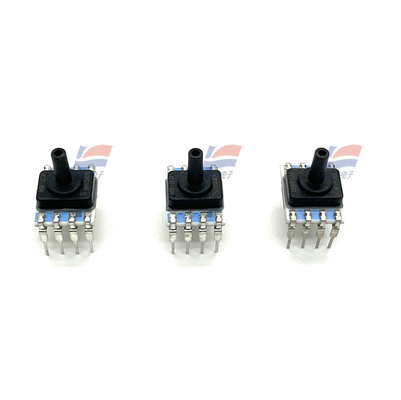

ABPDANN010BGAA5 Aplicación para múltiples escenarios Tipo básico de tablero Sensor de presión de instalación de 10 bar
Características:
• Medidas de medición y diferencial
las presiones
• Banda de error total (véase la figura 1): ±1,5% FSS
• Opción de medios líquidos: permite el uso de medios húmedos
funcionamiento en húmedo en dispositivos con dos puertos
• Estabilidad a largo plazo líder en la industria:
± 0,25 % de FSS
• Precisión líder en la industria: ± 0,25 % FSS
BFSL
• Amplio rango de presión: de 60 mbar a 10 bar
6 kPa a 1 MPa 1 psi a 150 psi
• Tan pequeño como 8 mm x 7 mm
• Altas presiones de explosión (véase el cuadro 7)
• Calibrado en un rango de temperatura de 0°C
a 50°C [32°F a 122°F]
• Funciona con una fuente de alimentación única de
en el caso de los vehículos de las categorías M1, M2 y N3
• Salida: analógico ratiométrico o I2C- o
El sistema de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad
• Consumo de energía: 2 uA típicos cuando el
utilizando la opción de modo de reposo
• Cumplir con las normas IPC/JEDEC J-STD-020D.1
Nivel 1 de sensibilidad a la humedad
requisitos
• Compatibles con el Reglamento REACH y el Reglamento RoHS
• Opciones: función de diagnóstico interno,
Medios líquidos, modo de reposo, temperatura
Producción
FIGURA 1. TABLA DE BANDAS DE ERROR TOTAL 1. MÁXIMOS NOMENTACIONES ABSOLUTOS1 MIN. MÁXIMOS CARACTERÍSTICOS. UNIDAD VOLTAJE de suministro (Vsupply) -0,3 6,0 Vdc Voltaje en cualquier pin -0,3 Vsupply + 0.Frecuencia de reloj de interfaz digital de 3 V: I2 C SPI 100 50 400 800 kHz susceptibilidad a la ESD (modelo del cuerpo humano) 2 kV Temperatura de almacenamiento -40 [-40] 85 [185] °C [°F] Tiempo y temperatura de soldadura:temperatura de soldadura por plomo (DIP) temperatura de reflujo máximo (SMT sin plomo), SMT) 4 s max. a 250°C [482°F] 15 s max. a 250°C [482°F] 1Las calificaciones máximas absolutas son los límites extremos a los que el dispositivo resistirá sin daños.Especificaciones medioambientales Parámetro característico Humedad: todas las superficies externas superficies internas de medios líquidos Opción (T, V, F, G) superficies internas de gases secos Opción (N, D) 0 %RH a 95 %RH, no condensante 0 %RH a 100 %RH, condensante 0 %RH a 95 %RH,Vibración no condensante 15 g, 10 Hz a 2 kHz Choque 100 g, duración de 6 ms Vida útil1 1 millón de ciclos de presión mínimo Regreso de soldadura J-STD-020-D.1 Nivel de sensibilidad a la humedad 1 (período de conservación ilimitado cuando se almacena a
El Slas especificaciones:
| Tiempo de respuesta | 1 - 0, 46 ms |
| Banda de error total7 | ±1,5- ±1,5 %FSS8 |
| Precisión | ± 0,25 % de FSS BFSL |
| Resolución de salida | 12 bits |
