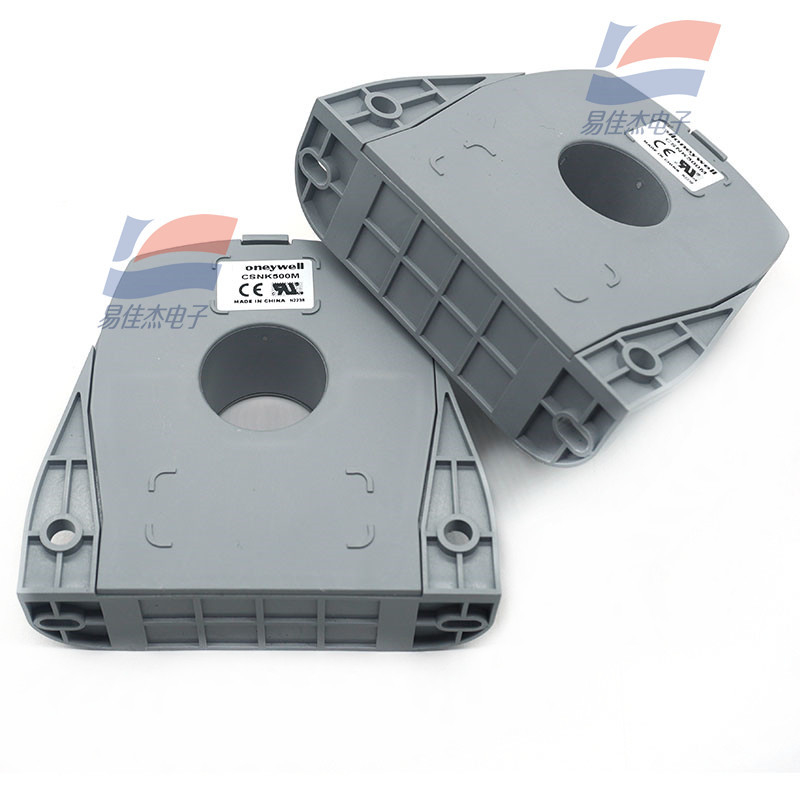

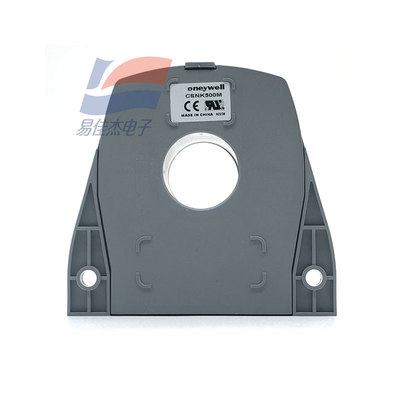

CSNK500M Electronic Measuring Instrument detecta el sensor actual del circuito cerrado de ±1200A

Características:

Sensor actual a circuito cerrado de CSNK500M basado en principio magnético de la remuneración. El borde eléctrico entre los circuitos primarios y secundarios puede medir la corriente de DC, de la CA y del pulso.

1. Parámetros eléctricos

Corriente clasificada: 500A.t rms (clasificado)

Gama de medición: 0~±1200A.t (corriente continua)

: 0~±127 ** .t (corriente máxima de la CA)

Resistencia de la medida (en 70°C): Rm mínimo del Rm máximo

With±15V, at±500A.t máximo: 0ohm 75ohm

at±1000A.t máximo: 0ohm 10ohm

With±18V, at±500A.t máximo: 0ohm 100ohm

at±127 ** .t máximo: 0ohm 5ohm

Corriente de la salida analógica (en 500A): 100mA

Ratio de vueltas: 1/5000

** * (25°C): mejor que ±0.50%ln

Voltaje de fuente: ±15~18VDC (el ±5%)

Borde secundario primario: 6KVrms/50KHz/1min

2. parámetros Sexo-dinámicos

Corriente cero de la compensación (25°C): mejor que ±0.20mA

Deriva actual de la temperatura del desequilibrio (0~70°C): mejor que ±0.30mA

Linearidades: mejor el de ±0.10%

Tiempo de respuesta: Mejor que 1μs

Ancho de banda: DC~100 kilociclo

dl/dT sigue: Mejor que 100A/μs

3. Indicadores técnicos

Gama de temperaturas de funcionamiento: -40~85°C

Gama de temperaturas de almacenamiento: -40~90°C

Corriente del consumo de energía: 20mA más corriente de salida

Resistencia interna secundaria (+70°C): 50Ω

Vivienda del sensor: vivienda plástica con el borde

Forma de la instalación: conector pin 4
