Datos del producto:
|
| Histéresis de la presión (5) (kPa 0 a 50): | ±0.1 — %VFSS | Histéresis de la temperatura (5) (- 40°C a +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Efecto de temperatura sobre el palmo completo (5): | TCVFSS -1,0 - EL 1.0% VFSS | Efecto de temperatura sobre la compensación (5): | TCVoff -1,0 - 1,0 milivoltio |
| Impedancia de entrada: | Ω de Zin 1000 - 2500 | Impedancia de salida: | Ω de Zout 1400 - 3000 |
| Tiempo de respuesta (6) (el 10% a los 90%): | tR — 1,0 — ms | ||
| Resaltar: | Sensor de presión de la función de calibración |
||
Descripción de producto:

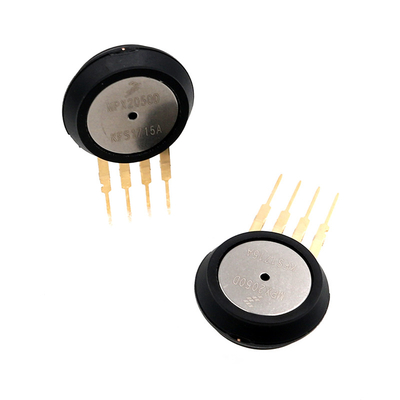

Remuneración de temperatura incorporada del kpa de MPX2050D 0-50 (0-7.25PSi) y sensor de la presión de la función de la calibración
Características:
Los dispositivos de la serie MPX2050 son sensores piezorresistivos de la presión del silicio
proporcionando una salida altamente exacta y linear del voltaje, directamente proporcional a
presión aplicada. El sensor es un diafragma solo, monolítico del silicio con
indicador de tensión y un en-microprocesador integrado de la red del resistor de la fino-película. El microprocesador es laser
arreglado para la remuneración exacta del palmo y de la calibración y de temperatura de la compensación.
• Temperatura compensada sobre 0°C a +85°C
• Indicador único de la tensión-deformación del esquileo del silicio
• Chip Carrier Package Options fácil de utilizar
• Radiométrico al voltaje de fuente
• Opciones del diferencial y del indicador
• Linearidades del ±0.25%
Salida del voltaje contra la presión diferenciada aplicada
La salida diferenciada del voltaje del sensor está directamente
proporcional a la presión diferenciada se aplicó.
El voltaje de salida del sensor del diferencial o del indicador
aumentos con el aumento de la presión aplicada a la presión
lado (P1) en relación con el lado del vacío (P2). Semejantemente, salida
los aumentos del voltaje como vacío cada vez mayor se aplican a
lado del vacío (P2) en relación con el lado de la presión (P1).
Especificaciones:
| Gama de presión diferenciada (1) | POP 0 — kPa 50 |
| Voltaje de fuente (2) | CONTRA — 10 16 VDC |
| Fuente actual | Io — 6,0 — mAdc |
| Palmo completo (3) | VFSS 38,5 40 41,5 milivoltio |
| Compense (4) | Voff -1,0 — 1,0 milivoltio |
| Sensibilidad | 0,8 — mV/kPa |
| Linearidades | -0,25 — El 0.25% VFSS |
