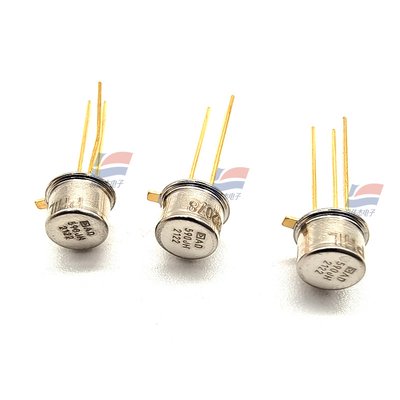

Sensores de temperatura de montaje en placa AD590JH, tipo analógico

Descripción del producto:

Sensores de temperatura de montaje en placa AD590JH tipo analógico

Características:

El AD590 es un transductor de temperatura de circuito integrado de 2 terminales que produce una corriente de salida proporcional a la temperatura absoluta. Para voltajes de alimentación entre 4 V y 30 V, el dispositivo actúa como un regulador de corriente constante de alta impedancia que pasa 1 μA/K. El recorte láser de las resistencias de película delgada del chip se utiliza para calibrar el dispositivo a una salida de 298,2 μA a 298,2 K (25°C).

El AD590 debe utilizarse en cualquier aplicación de detección de temperatura por debajo de 150°C en la que actualmente se emplean sensores de temperatura eléctricos convencionales. El bajo costo inherente de un circuito integrado monolítico combinado con la eliminación de los circuitos de soporte hace que el AD590 sea una alternativa atractiva para muchas situaciones de medición de temperatura. No se necesitan circuitos de linealización, amplificadores de voltaje de precisión, circuitos de medición de resistencia ni compensación de unión fría al aplicar el AD590.

Además de la medición de temperatura, las aplicaciones incluyen la compensación o corrección de temperatura de componentes discretos, el sesgo proporcional a la temperatura absoluta, la medición del caudal, la detección del nivel de fluidos y la anemometría. El AD590 está disponible en forma de chip, lo que lo hace adecuado para circuitos híbridos y mediciones rápidas de temperatura en entornos protegidos.

El AD590 es particularmente útil en aplicaciones de detección remota. El dispositivo es insensible a las caídas de voltaje en líneas largas debido a su salida de corriente de alta impedancia. Cualquier par trenzado bien aislado es suficiente para operar a cientos de pies de los circuitos receptores. Las características de salida también facilitan la multiplexación del AD590: la corriente puede ser conmutada por un multiplexor CMOS o el voltaje de alimentación puede ser conmutado por una salida de puerta lógica.

CARACTERÍSTICAS DESTACADAS DEL PRODUCTO

1. El AD590 es un sensor de temperatura calibrado de 2 terminales que solo requiere una fuente de alimentación de CC (4 V a 30 V). Los costosos transmisores, filtros, compensación de cables de conexión y circuitos de linealización son innecesarios al aplicar el dispositivo.

2. El recorte láser de última generación a nivel de oblea, junto con pruebas finales exhaustivas, garantiza que las unidades AD590 sean fácilmente intercambiables.

3. Se produce un rechazo de interfaz superior, porque la salida es una corriente en lugar de un voltaje. Además, los requisitos de energía son bajos (1,5 mWs a 5 V a 25°C). Estas características hacen que el AD590 sea fácil de aplicar como sensor remoto.

4. La alta impedancia de salida (>10 MΩ) proporciona una excelente rechazo de la deriva y la ondulación del voltaje de alimentación. Por ejemplo, cambiar la fuente de alimentación de 5 V a 10 V resulta en solo un cambio de corriente máximo de 1 μA, o un error equivalente de 1°C.

Especificaciones:
