Datos del producto:
|
| Número de parte: | C06-0801-000 | Gas de la blanco: | CO2 |
|---|---|---|---|
| Principio de funcionamiento: | infrarrojo No-dispersivo (NDIR) | Gama estándar: | 400 a 2000 PPM |
| Intervalo de la medida: | 4 segundos | ||
| Resaltar: | Sensor de dióxido de carbono de 2000 ppm,Sensor comercial de dióxido de carbono de 2000 ppm,Sensor de dióxido de carbono de 400 ppm |
||
Descripción de producto:

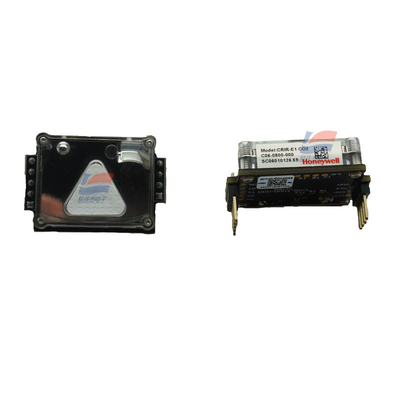

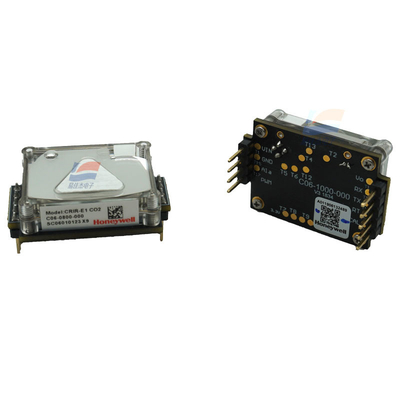

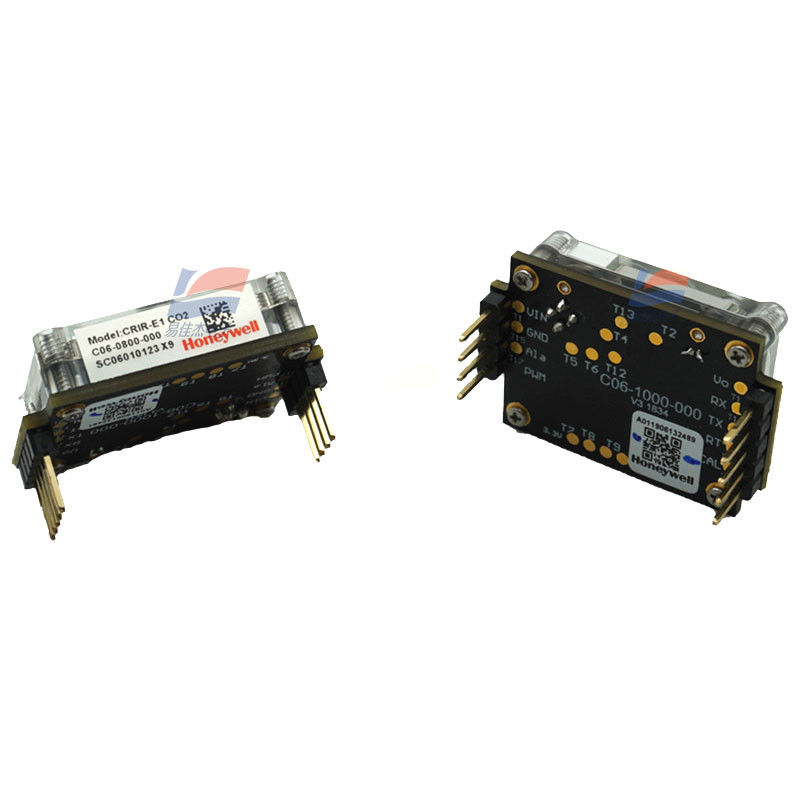

Sensor comercial 400-2000 PPM del dióxido de carbono de CRIR E1
Características:
Gama de temperaturas 0 Oc a 50 Oc
Humedad de funcionamiento derecho de 0 a del 90% no condensado
Temperatura de almacenamiento -40 Oc a 70 Oc
Vida útil prevista 10 años
Voltaje 4,5 de la operación a 5.5V desprotegido contra
Oleadas y conexión reversa
Pico del consumo de energía 300mA, media 30mA
La salida de la alarma, estado normal abierto del colector 1000/800ppm es
100mA máximo que conduce. Transistor
ábrase en el CO2 alto, O el punto bajo del poder,
o en el fracaso del sensor
Comunicación serial UART, protocolo de Modbus
Salida de PWM, 1KHZ ciclo de trabajo de 0 a del 100% para
0 a 2000ppm, 3.3V de vaivén
Salida del Cmos, unprotect
Mantenimiento sin necesidad de mantenimiento para normal
uso interior
Características físicas
Peso <8 g
Tamaño 33.5*22.5*11.5m m (máximo)
Dimensiones del esquema
Todas las dimensiones están en milímetros
Todas las tolerancias son 0,2 milímetros
|
Pin Definition 1 |
DAC o DVCC (3.3V) |
|
2 |
UART_RXD |
|
3 |
UART_TXD |
|
4 |
UART_R/T |
|
5 |
bCAL_in /CAL_in |
|
6 |
PWM hizo salir |
|
7 |
Salida de la alarma |
|
8 |
Tierra |
|
9 |
_De Vin (4.5~5.5V) |
Especificaciones:
|
Exactitud |
±50ppm el ±5% de la lectura |
|
Tiempo de respuesta (T90) |
£ 120 segundos |
|
Tiempo de calentamiento del sensor |
3 minutos (típicamente) |
|
Repetibilidad |
> el 97% |
